Epandage compact SEPTODIFFUSEUR

10 ans Marquage CE
Moins de 7 m2 d'épandage | Villa Type F4

Dispositif de traitement sur filtre à sable drainé compact

La station Septodiffuseur offre de nombreux avantages :
  • compacité
  • simplicité
  • intégration dans l’environnement
  • absence de bruit et d’équipement électromécanique (pas de contrat d’entretien, pas de risque de panne, pas de consommation d’énergie).

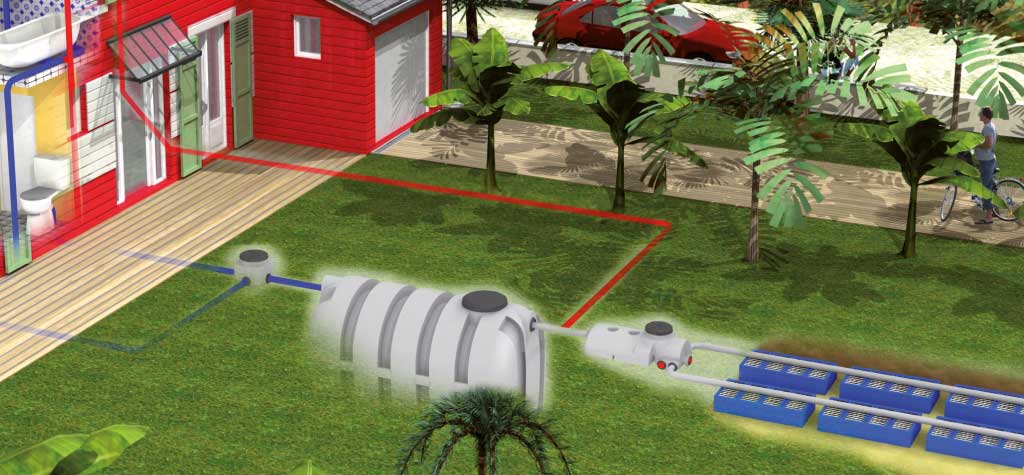

Une solution compacte en assainissement non collectif sur le principe des filières traditionnelles
AGRÉMENT MINISTÉRIEL 2011-015 pour l’ensemble des stations Septodiffuseur de 2 à 20 Équivalents Habitants

Le sable

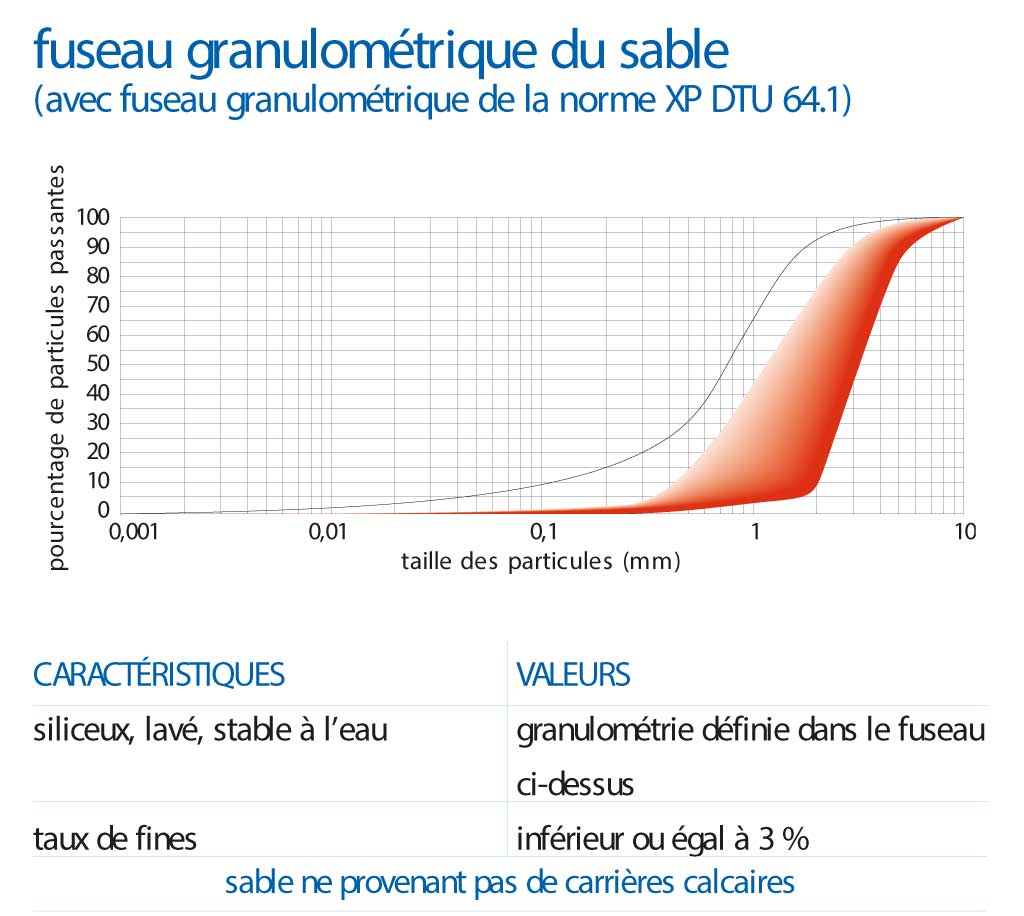

Les caractéristiques du sable doivent être conformes à la partie « rouge » indiquée dans le fuseau granulométrique de l’annexe A de la norme XP DTU 64.1 mars 2007 (voir visuel : fuseau granulométrique du sable).
Un sable de granulométrie de 2/4 convient parfaitement et doit être privilégié.

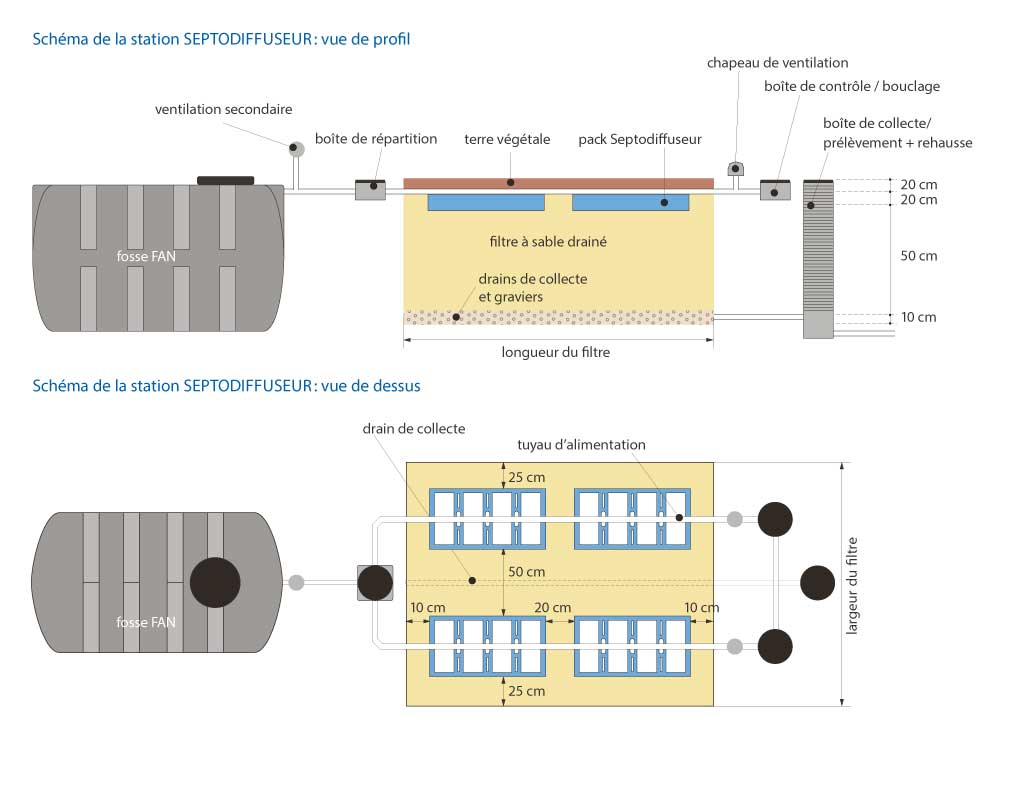

Dimensionnement de la station Septodiffuseur

Le dimensionnement d’une station est déterminé en fonction de son nombre de packs. Selon les essais de la norme EN 12566-3, la capacité d’absorption d’un pack Septodiffuseur est garantie pour un débit de 150 litres par pack et par jour.

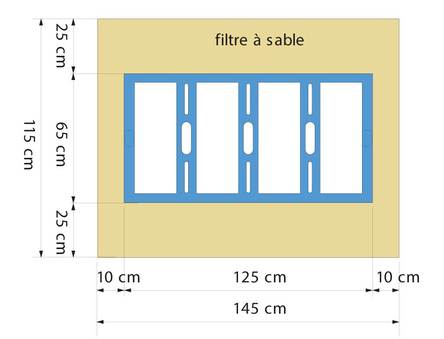

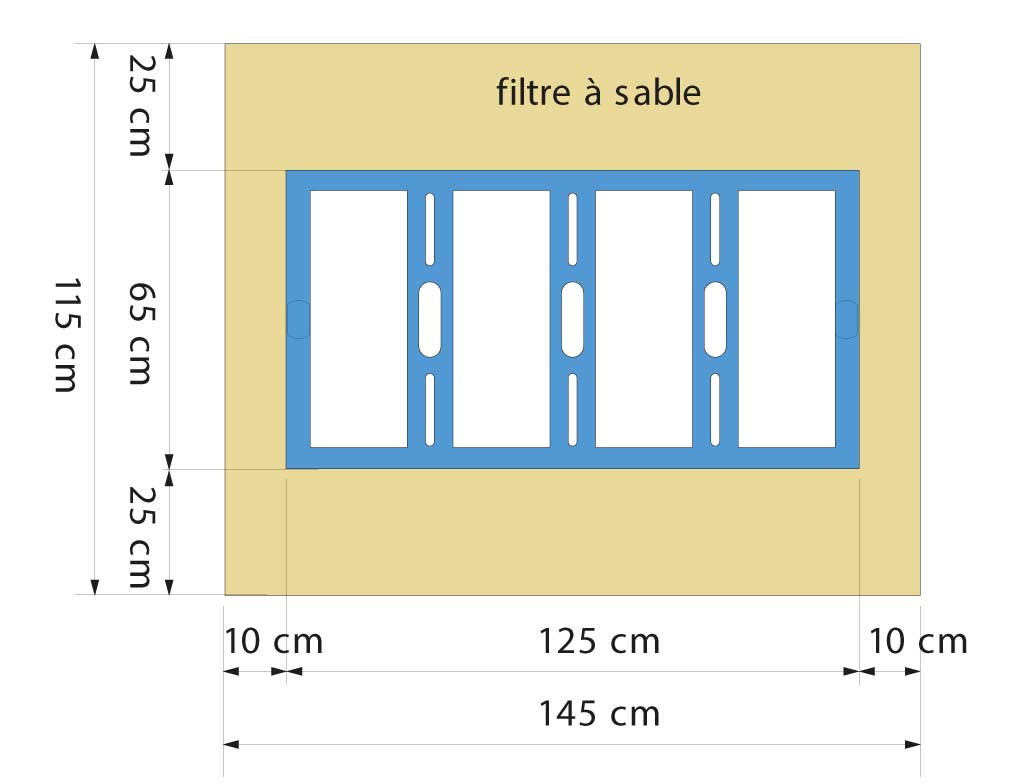

Soit 1,67 m2 de surface par pack Septodiffuseur.

Résultats moyens sur une période d’une année d’un effluent pour maison individuelle



Entrée de fosse
Sortie de station Septodiffuseur
Concentration selon arrêté ministériel du 7 septembre 2009
Taux d’abattement
MES mg/l
404
15
30
96 %
DBO5 mg/l
338
11
35
97 %

Le principe

Le pack Septodiffuseur a pour fonction d’assurer la filtration, la dégradation des matières en suspension et la répartition de l’effluent prétraité sur toute la surface d’infiltration.

Les matières organiques contenues dans l’effluent sont retenues par le géotextile du Septodiffuseur pour former le biofilm.
La mise en oeuvre du géotextile en accordéon entre les plaques calandrées permet de maintenir des conditions aérobies favorables à la régulation du développement du biofilm.
L’effluent poursuit son traitement à travers le filtre à sable selon les processus épuratoires classiques.

Performances épuratoires du procédé Septodiffuseur

L’utilisation du procédé Septodiffuseur appliqué sur un filtre à sable drainé permet, dans les conditions normales d’utilisation, de respecter les critères de rejet imposés en milieu superficiel par l’arrêté ministériel du 7 septembre 2009.

Les caractéristiques du Septodiffuseur

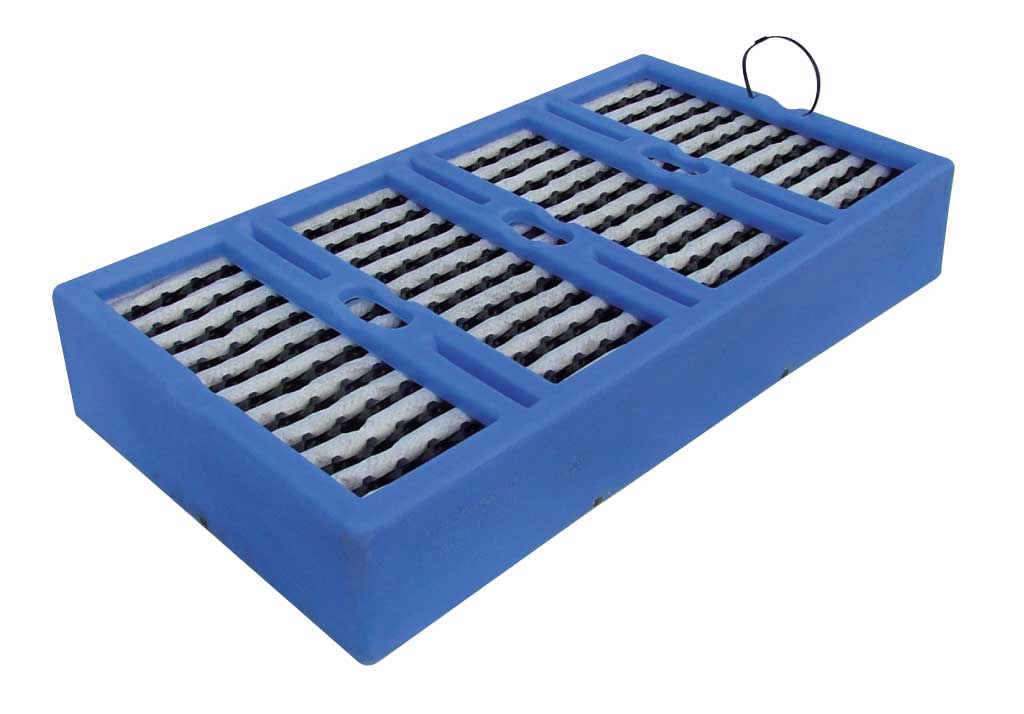

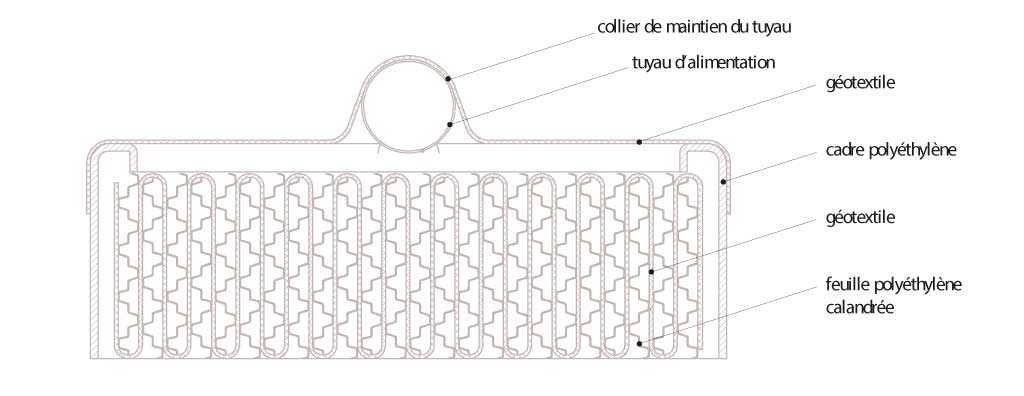

Un pack Septodiffuseur est un module compact rectangulaire de 1,25 m x 0,65 m x 0,24 m qui comprend quatre éléments :

  • une feuille de géotextile pliée en accordéon dont la surface d’échange développée est de 7,5 m2
  • des cloisons en polyéthylène pour maintenir les plis et favoriser la circulation de l’air
  • un cadre en polyéthylène pour contenir l’ensemble, répartir l’effluent et centrer le tuyau d’alimentation
  • un collier de maintien du tuyau d’alimentation
